談談在線式焊錫機方案設計
時間:2016-08-25 14:14 來源:謹智 作者:jeaniz
點擊:次
方案目的
提高企業生產效率、穩定品質、減少人工投入,從而提高企業形象及市場競爭力。
工作原理
自動焊錫機運用電腦軟件實現人機信息交換,由工控PC集成控制卡控制傳動系統、定位系統、焊錫系統、檢測系統、從而實現在線式自動化焊錫與檢測。
自動焊錫設備運作描述
1 編輯焊錫程式、檢測程式
2 手工放產品到流水線軌道
3 傳感器感應產品信號到位后利用氣缸夾塊定位產品
4 機械手進行焊錫
5 焊錫完成后氣缸松開、產品流入檢測區
6 定位檢測、利用影像對比原理檢測
7 檢測異常信號燈及蜂鳴器同時亮起,提醒操作員
自動焊錫設備規格
外形尺寸: 定制 輸入電壓: 200VAC~240VAC 50HZ
輸入氣壓: 0.2MP~0.6MP 功率消耗: 0.7KW/H
工作行程: 定制 工作模式: 自動
自動焊錫設備主要配置
操作系統: WinXP+自主開發軟件PLC/PC
工控PC傳動系統: 伺服+滾珠絲桿
驅動控制: 集成運動控制卡+伺服
焊臺: 德國WELLER機械人專用送錫系統
精密步進電機檢測系統: CCD+PC軟件

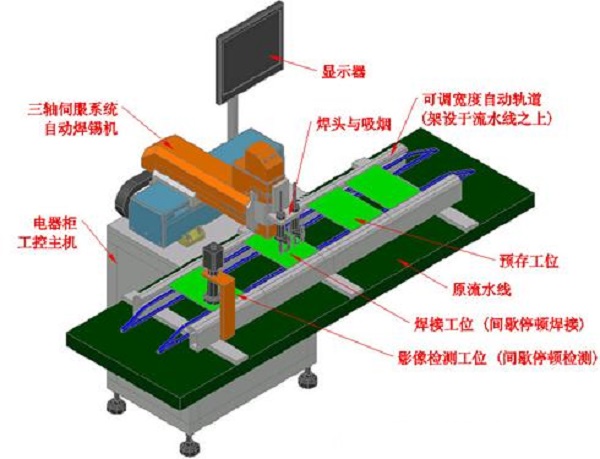

自動焊錫設備示意圖

自動焊錫機產能分析
進料2秒 定位2秒 焊錫2秒 檢測定位2秒 檢測1秒 出料1秒 預計每個產品需時約10秒。
