自動焊錫工藝：虛焊、炸錫、焊點不飽滿原因以及解決方案
時間:2018-08-07 09:19 來源:未知 作者:KEETOPS
點擊:次
焊錫是在電子元器件、電路板以及各種電器生產加工中常用的一種生產工藝。隨著智能制造、自動化生產的普及，許多廠家使用了各種不同的自動焊錫設備。但是，在使用自動焊錫設備的時候，我們常常會遇到以下問題：
（1）焊點發白，光澤度不高；（2）焊點不夠飽滿，或錫量過度；（3）焊盤長時間不沾錫；（4）焊錫過程炸錫嚴重；（5）送錫管經�？ㄥa賭錫。。。。等等一些情況。下面，我們分享我們資深技術人員在焊錫工藝數年的調試經驗以及項目案列中是如何解決這些問題：

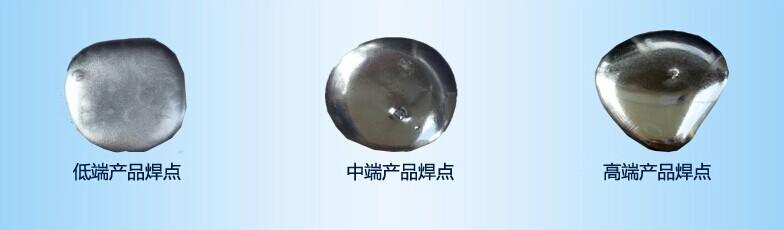

一·、焊點發白主要由一下原因：
1、使用的焊錫不是無鉛焊錫，焊錫中如果鉛的含量太高光澤度會很低。
2、助焊劑中松香結晶后，無色透明體就變成了白色粉末。如果清洗不干凈的話，白色殘留就可能是松香在溶劑揮發后形成的結晶粉末。這個不會影響到板子的性能。
3、松香與焊劑中的其他成分發生反應后產生的白色物質
4、助焊劑與金屬發生反應生成的有機金屬鹽與無機金屬鹽，這個要取決于發生氧化反應的程度，如果氧化程度太高會影響電路板的性能
5、焊錫的溫度太高，焊錫時間過長，焊錫環境中濕度過高，板子設計等因素也會對焊點的顏色有一定影響

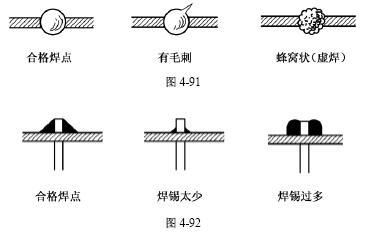

二、焊點不夠飽滿，焊錫量太多
焊點不夠飽滿：
1、送錫量與時間不正確，蜻蜓智能科技焊錫設備采用三段送錫工藝。且每段送錫量與速度可調，從而保證了焊點的飽滿度
2、焊錫質量問題，焊錫中助焊劑的成分太高，或者焊錫中微量元素添加比例不對，導致焊錫粘度不夠，從而附在焊盤上面的錫量不均勻
3、焊盤問題：焊盤未做相應的預處理，或處理方式不對，影響焊盤粘度
焊點焊錫太多：這種情況一般為送錫量與時間不正確，蜻蜓智能科技焊錫設備采用三段送錫工藝。且每段送錫量與速度可調，從而保證了焊點的飽滿度
三、焊盤長時間不沾錫：
1，板子設計質量不良，焊盤太大、太厚導致焊盤散熱太快，焊盤短時間不能升到溫度，導致焊錫時間過長
2，焊盤上已有預加錫，但預加錫與現有錫成分差別太大，焊盤上預加的錫已經氧化、預加錫表面不潔凈，有異物或雜質
3，焊錫本身質量不良
四、焊錫過程炸錫嚴重：
1，焊盤或電子元器件有水分，濕度太高
2，焊錫助焊劑雜質太多，焊錫表面有雜質
3，未能良好破錫
五、送錫管經�？ㄥa：
1，送錫管尺寸與錫絲尺寸不對
2，送錫管離烙鐵頭太近，導致送錫管太熱，融化錫絲且粘連錫絲
3、送錫管太長，彎度太多，到時錫絲在送料管走錫不順暢
