簡述有鉛BGA焊點在熱循環載荷下疲勞失效及應對方法

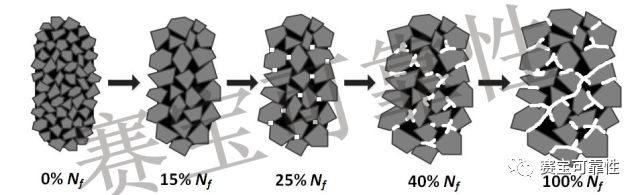

圖1 焊點疲勞損傷失效示意圖
2 熱疲勞失效特征
由于焊點發生熱疲勞會引起焊點內部組織的變化，因此焊點的疲勞特征可表現于其內部金相組織形貌的改變。通常來說，通過金相顯微鏡觀察有鉛BGA焊點的截面，可以看到富鉛相以及富錫相（如圖2~圖3所示），其中富鉛相的鉛元素含量較高，富錫相的錫元素含量較高。在完成焊接后，富鉛相均較為均勻細膩地分布于富錫相內部（圖2），在熱循環載荷引起的熱機械應力作用下，富鉛相不斷富集、組織粗化（圖3），在富鉛相與富錫相之間形成空洞以及微裂紋，使得機械強度下降，最終導致疲勞開裂失效。

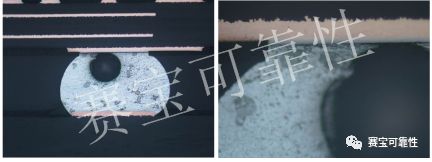

圖2有鉛BGA焊點焊接后金相照片

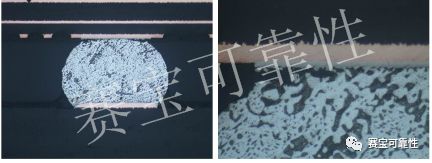

圖3有鉛BGA焊點熱疲勞后金相照片
為了避免焊點發生熱疲勞失效，可以采取以下幾種措施，以提高焊點的耐熱疲勞性能，增加焊點壽命。
3.1 增加焊點高度
依據IPC-D-279的損傷模型（Damage Model）理論，焊點的疲勞損傷(ΔD)與焊點高度有如下關系，

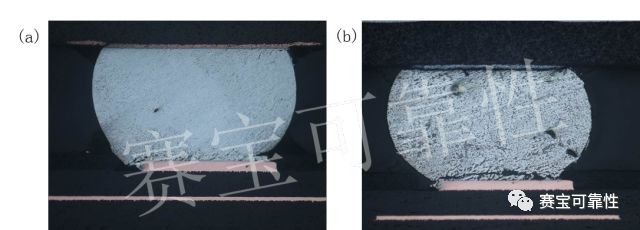

圖4 (a)有鉛共晶與高鉛CBGA焊點在經歷相同溫度循環試驗后金相照片
3.2 降低BGA與PCB之間的熱膨脹系數差異

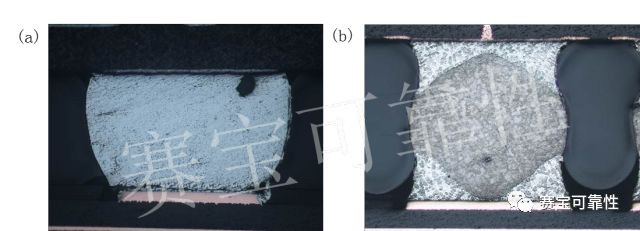

由于BGA焊點的熱疲勞應力從根本上來源于BGA與PCB之間的熱膨脹系數差異，因此，降低熱膨脹系數的差異可以直接減小焊點所受的熱機械應力，從而提高其耐熱疲勞性能。圖5顯示了本體熱膨脹系數不同的CBGA焊點在經歷相同溫度循環試驗后的金相照片。由該圖可以看出，本體熱膨脹系數較小（與PCB膨脹系數差異大）的CBGA焊點組織粗化現象更為明顯，且焊點存在貫穿性裂紋，表明耐熱疲勞性能較差。
3.3 點膠工藝
有研究表明，通過對器件進行點膠工藝，可以有效降低焊點在熱循環載荷作用下承受的熱機械應力，從而達到提高焊點耐熱疲勞性能。此處的點膠工藝主要是指，焊接完成后在器件的焊點周?chē)畛淠z粘劑，從而對焊點起到防護作用。圖6為無膠、有膠情況下焊點在熱循環載荷應力作用下承受的等效應力峰值。由該圖可以看出，在有膠的情況下，焊點所受到的等效應力最小。

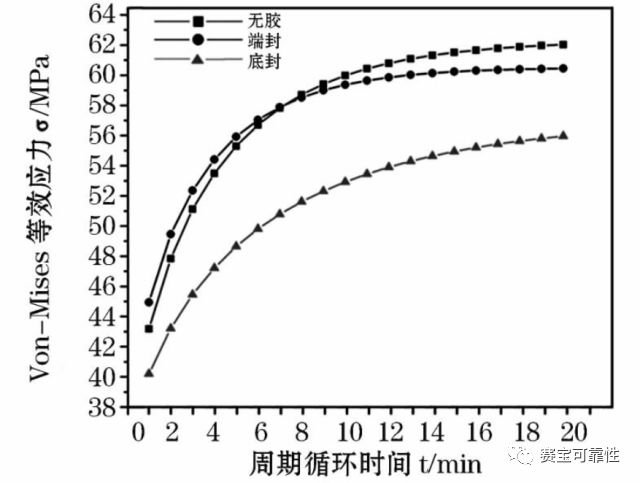

圖6 無膠、有膠焊點等效應力-周期曲線
