在攝像頭模組COB封裝中的點膠和等離子清洗工藝
時間:2019-09-16 11:09 來源:未知 作者:qingting
點擊:次
COB與CSP最大的差別就在于，CSP封狀芯片感光面被一層玻璃保護，COB沒有則相當于裸片。同一個鏡頭2種工藝分別制作出的模組高度會有區別，COB相對較低。在生產加工時，CSP對灰塵點要求沒這么高，sensor表面如有灰塵點可返工修復，COB則不可。

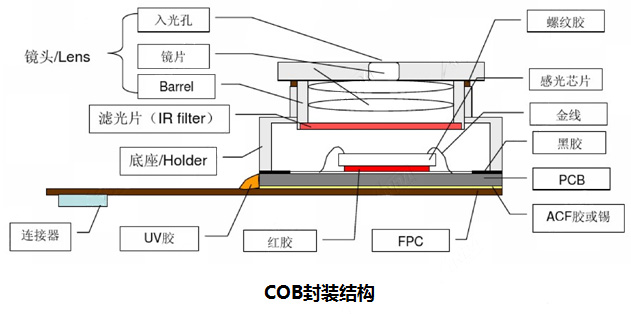

什么是COB封裝
直接以Die Bonding作業方式將Sensor晶片打在Substrate或PCB上，再利用Wire Bonding作業方式，將晶片的Bondpad導通到Substrate上的電路Layout。

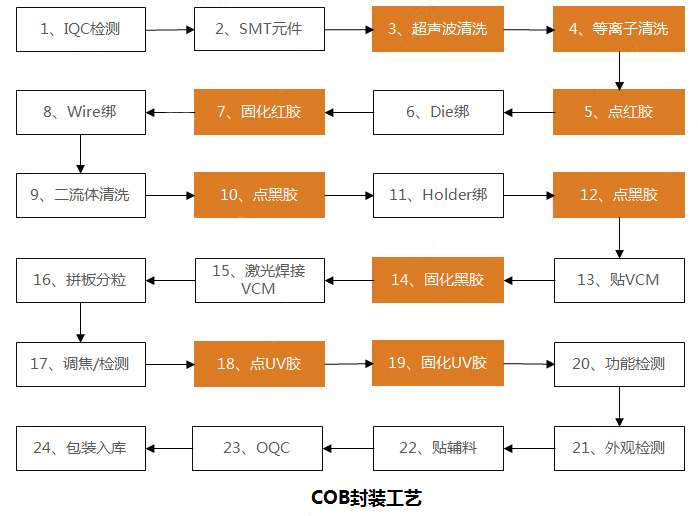

在整個COB封裝工藝的加工過程中，上圖打橙色的步驟是今天詳細介紹的部分。
攝像頭模組COB組裝工藝
等離子清洗方案
通過對物體表面進行等離子轟擊，可達到對物體表面的蝕刻、活化、清洗等目的，可以顯著加強表面的粘性及焊接強度。等離子表面處理系統可應用于LCD、LED、IC、PCB、SMT、BGA、引線框架、平板顯示器的清洗和蝕刻。
等離子清洗過的IC可顯著提高焊線強度，減少電路故障的可能性。殘余的感光阻劑、樹脂，溶液殘渣及其他有機污染物暴露于等離子體區，短時間內就能清除。
PCB制造商使用等離子蝕刻系統進行去污和蝕刻來帶走鉆孔中的絕緣物。無論產品是應用于工業、電子、航空、健康等行業，可靠性都依靠于兩個表面之間的粘結強度。不管表面是金屬、陶瓷、聚合物、塑料或是其中的復合物，等離子體都有潛能改進粘著力，提高最終產品質量。

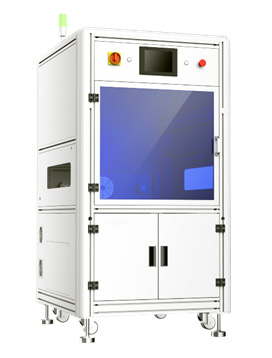

可使用蜻蜓智能（中澤智能）以下設備完成工藝
最大移動速度:800mm/s
工作移動速度:500mm/s
工作移動速度:500mm/s
清洗高度:5-20mm
重復精度:±0.02mm
重復精度:±0.02mm
有效工作范圍:L300mm*W450mm

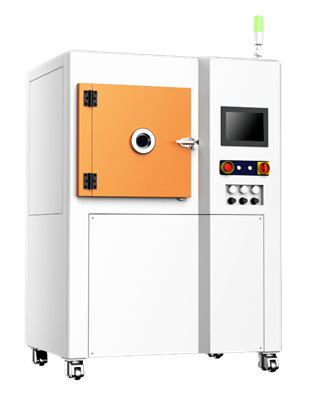

等離子清洗
真空泵系統：兩級油旋片真空泵、羅芡真空泵組
等離子電源:500/1000W
真空腔尺寸:403*400*403/450*400*450/470*460*470/500*600*500
點紅膠+固化紅膠工序方案
低溫固化模組膠是單組份低溫固化改良型環氧樹脂粘接劑，能在較低的溫度固化，并且能在各種材料之間形成最佳的粘接力，適合低溫?zé)崦舾须娮釉庋b。
等離子電源:500/1000W
真空腔尺寸:403*400*403/450*400*450/470*460*470/500*600*500
點紅膠+固化紅膠工序方案
低溫固化模組膠是單組份低溫固化改良型環氧樹脂粘接劑，能在較低的溫度固化，并且能在各種材料之間形成最佳的粘接力，適合低溫?zé)崦舾须娮釉庋b。
可使用蜻蜓智能（中澤智能）以下設備完成工藝
有效點膠工作范圍:X400mm*Y500mm*Z50mm(單閥)
最大移動速度:1200mm/s
工作移動速度:1000mm/s
加速度:<1g
重復精度:±0.01mm
最大移動速度:1200mm/s
工作移動速度:1000mm/s
加速度:<1g
重復精度:±0.01mm

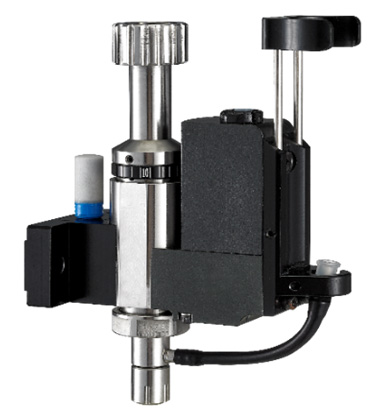

氣動式噴射閥
適用液體:表面貼裝膠、導電銀漿、IC封裝膠、底部填充膠、密封膠、表面涂覆膠
最大工作頻率：200Hz
最小點膠直徑：0.5mm
最高加熱溫度：80℃
粘度范圍：1~20000Cps
液體壓力：0~0.5Mpa
最大工作頻率：200Hz
最小點膠直徑：0.5mm
最高加熱溫度：80℃
粘度范圍：1~20000Cps
液體壓力：0~0.5Mpa
輸送元件高度：±120mm
最大尺寸：50～480mm

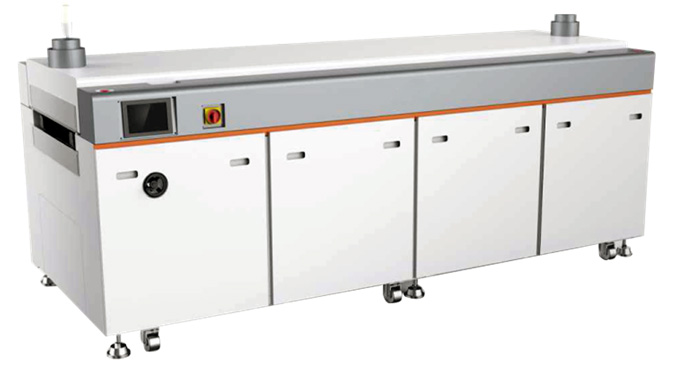

溫度精度：±5℃
升溫時間：10min
點黑膠+固化黑膠工序方案
