鋰離子電池工藝缺陷導致的熱失控案例簡析
時間:2019-11-26 11:15 來源:未知 作者:qingting
點擊:次
——蜻蜓智能&中澤智能
鋰離子電池作為一種新型能源的典型代表，廣泛應用于3C數碼產品、電動汽車等領域，但隨著應用范圍的擴大，電池?zé)崾Э匕咐l(fā)頻繁，安全問題引起了廣泛的重視。截止目前，國內消費類電池行業和電動汽車行業發生了幾十起燃燒事故，其中不乏明星產品，對人民的財產安全造成了極大的損失。本文將舉例幾種導致電池?zé)崾Э氐匿囯x子電池工藝缺陷，并對相關工藝 缺陷提供改進性建議。（一）焊接缺陷
18650電池是較早期市場化的一種鋰電池產品，其出貨量大，生產工藝也比較為成熟，廣泛應用于平衡車、POS機等產品中。由于成本等其他原因，大部分廠家都采用單極耳工藝，因此整個電芯的電流都通過一個極耳，極耳處焊接不良，會導致內阻增大使得電池內部局部產熱量劇增，進而引發熱失控，但其極耳焊接處焊點深度不一，有些地方呈現虛焊，與極耳對應的隔膜處陶瓷涂層已經局部脫落，里面的基膜出現閉孔，該電池若繼續使用下去易出現熱失控。

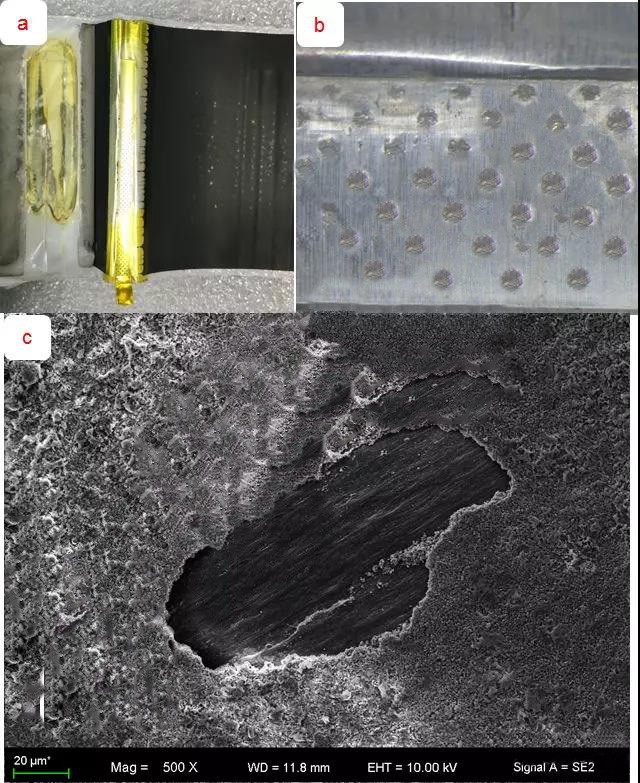

圖1.電池極耳焊接處
a)焊接處外觀圖; b)焊點外觀圖; c)發黃隔膜SEM圖
a)焊接處外觀圖; b)焊點外觀圖; c)發黃隔膜SEM圖
(二）極片缺陷
不同于18650電池圓形結構，軟包電池為方形，通常也是卷繞結構，隔膜位于正負極極片中間，可以防止正負極極片直接接觸。如圖2所示，失效品內部負極極片存在破損，破損的銅箔邊緣凹凸不平，可能刺穿隔膜導致內短路，同時極片表面有燒毀痕跡，說明此處有內短路，但程度不劇烈，短路電流不大，未能瞬間溶化銅箔，在后續充放電使用中，熱量繼續累積，導致電池失效。
不同于18650電池圓形結構，軟包電池為方形，通常也是卷繞結構，隔膜位于正負極極片中間，可以防止正負極極片直接接觸。如圖2所示，失效品內部負極極片存在破損，破損的銅箔邊緣凹凸不平，可能刺穿隔膜導致內短路，同時極片表面有燒毀痕跡，說明此處有內短路，但程度不劇烈，短路電流不大，未能瞬間溶化銅箔，在后續充放電使用中，熱量繼續累積，導致電池失效。

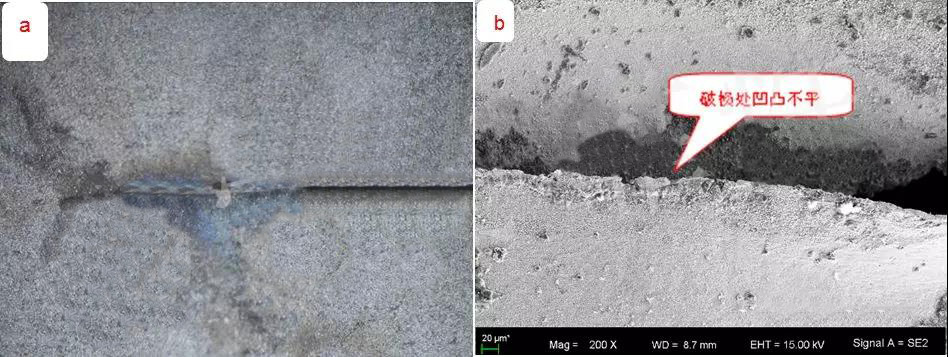

圖2.軟包電池失效照片
a)失效極片破損處外觀; b)失效品禁片破損處SEM圖
不同類型的鋰離子電池，其工藝缺陷差別較大，改進措施也是千差萬別。針對18650電池 的焊接缺陷，除了定期檢查焊接頭是否存在磨損等現象，還可以等電池出貨后對其進行直流內阻測試，當然，這會增加生產成本；針對軟包電池的極片缺陷，可以采用的方法就是在產線上測量裸電芯Hi-pot值，出貨時監測K值。從宏觀整體來說，熱失控依舊是小概率時間，我們要科學正確的認識失控，并掌握應對方法，不要再聞“火”色變啦！a)失效極片破損處外觀; b)失效品禁片破損處SEM圖
