——蜻蜓智能&中澤智能
PCB行業是技術密集型和資金密集型企業，但也依然是勞動密集型行業，大量的自動化設備是需要人工操作和流水線作業的，一個中等規模的PCB企業就有數千名員工。隨著產業轉移與升級、新勞動合同法的實施，經濟結構轉變帶來的城市生活成本上升，以及80、90后員工隊伍管理難度的流動性大等勻速，PCB廠商正經受越來越嚴重的用工短缺與勞動力成本上升的挑戰，及隨之帶來的對生產計劃、產品質量和盈利能力的影響。與此同時，隨著機器人性能的提升和價格的下降，以：“自動化設備+工業機器人操作”取代傳統的“自動化設備+人工操作”的生產模式將成為PCB行業轉型發展的趨勢。
一.工業機器人的種類機特點
工業機器人是一種通過重復編程和自動控制，能夠完成制造過程中某些操作任務的多功能、多自由度的機電一體化自動機械裝備和系統，它結合制造主機或生產線，可以組成單機或多機自動化系統，在無人參與下，實現搬運、焊接、分揀、裝配和噴涂等多種生產作業。
自20世紀60年代初第一代機器人在美國問世以來，工業機器人的研制和應用發展迅速，在生產中應用日益廣泛，已成為現代制造業重要的高度自動化裝備。

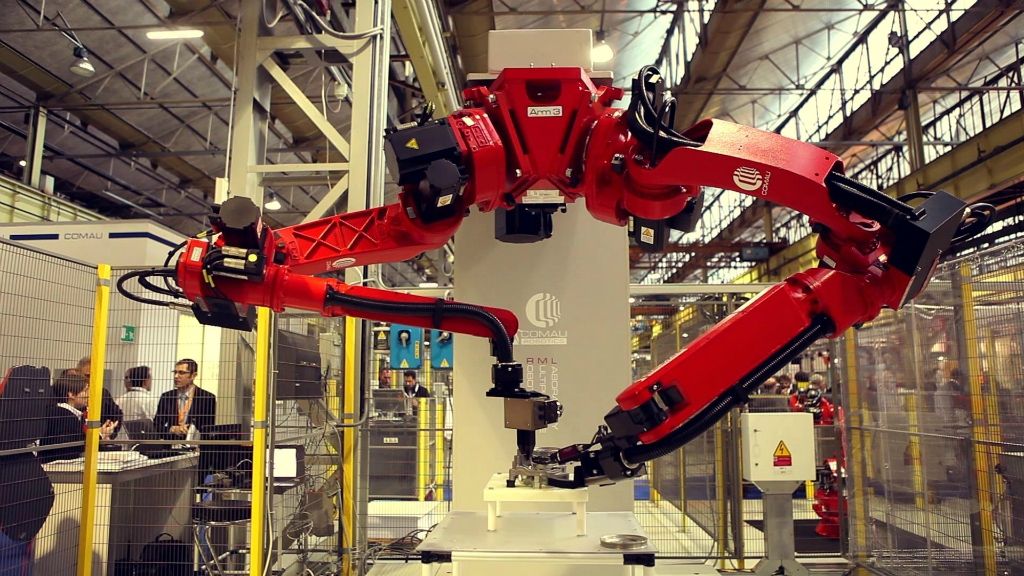

工業機器人主要由主圖（包含機械軀干部分、電機、減速機）和電控（包括驅動和控制系統）兩部分構成，其作用是利用末端的執行機構代替人工抓取物品或工具，完成不同的任務。目前主流的工業機器人（包括六軸以上的多關節機器人及衍生的雙臂機器人）
工業機器人是一種通過重復編程和自動控制，能夠完成制造過程中某些操作任務的多功能、多自由度的機電一體化自動機械裝備和系統，它結合制造主機或生產線，可以組成單機或多機自動化系統，在無人參與下，實現搬運、焊接、分揀、裝配和噴涂等多種生產作業。
自20世紀60年代初第一代機器人在美國問世以來，工業機器人的研制和應用發展迅速，在生產中應用日益廣泛，已成為現代制造業重要的高度自動化裝備。
工業機器人主要由主圖（包含機械軀干部分、電機、減速機）和電控（包括驅動和控制系統）兩部分構成，其作用是利用末端的執行機構代替人工抓取物品或工具，完成不同的任務。目前主流的工業機器人（包括六軸以上的多關節機器人及衍生的雙臂機器人）
工業機器人最顯著的特點歸納有以下三點：
1.可編程。生產自動化的進一步發展是柔性自動化。工業機器人可隨其工作任務和環境變化的需要而在編程，因此它在小批量多品種具有均衡高效率的柔性制造過程中能發揮很好的功用，是柔性制造系統（FMS）中的一個重要組成部分。
2.擬人化。工業機器人在機械結構上有類似人的行走、轉腰、大臂、小臂、手腕、手爪等部分，在控制上有電腦。此外，智能化工業機器人還有許多類似人類的“生物傳感器”，如皮膚型接觸傳感器、力傳感器、負載傳感器、視覺傳感器、聲覺傳感器、語言功能等。傳感器提高了工業機器人對周圍環境的自適應能力。
3.通用性。除了專門設計的專用的工業機器人外，一般工業機器人在執行不同的作業任務時具有較好的通用性。比如，更換工業機器人手部末端操作器（手爪、工具等）便可執行不同的作業任務。
二、工業機器人在PCB行業應用案例
1.可編程。生產自動化的進一步發展是柔性自動化。工業機器人可隨其工作任務和環境變化的需要而在編程，因此它在小批量多品種具有均衡高效率的柔性制造過程中能發揮很好的功用，是柔性制造系統（FMS）中的一個重要組成部分。
2.擬人化。工業機器人在機械結構上有類似人的行走、轉腰、大臂、小臂、手腕、手爪等部分，在控制上有電腦。此外，智能化工業機器人還有許多類似人類的“生物傳感器”，如皮膚型接觸傳感器、力傳感器、負載傳感器、視覺傳感器、聲覺傳感器、語言功能等。傳感器提高了工業機器人對周圍環境的自適應能力。
3.通用性。除了專門設計的專用的工業機器人外，一般工業機器人在執行不同的作業任務時具有較好的通用性。比如，更換工業機器人手部末端操作器（手爪、工具等）便可執行不同的作業任務。
二、工業機器人在PCB行業應用案例
工業機器人早期主要應用于汽車制造業，在汽車生產過程中完成焊接、裝配、搬運、噴涂等工作，這些環節對機器人的精度、速度要求并不高。但PCB行業情況相對復雜，機器人在PCB行業的應用主要體現在各工序的上下料、翻轉、分揀、定位及檢測等功能上，要替代人工配合PCB板加工設備和檢測設備的操作。由于PCB板的多樣性和復雜性，有單層板、雙層板、多層板、柔性板、軟硬結合板、無孔板和多孔板等，導致了對前段執行機構要求較多；還有對定位精度的要求和對工作節拍的要求，所以在工業機器人應用是對機器人技術和集成技術的要求也比較高。我們經理近兩年在行業里的摸索和時間，努力幫助客戶解決問題，滿足客戶的需求，也積累了行業應用的經驗。目前，針對PCB行業中的很多工序環節，我們都有成熟的解決方案，如AOI、銀漿灌孔、文字潑墨、成品裝盤、OSP、成品清洗、UV固化點膠、LCD組裝等。
下面選取三種機器人有代表性的應用案例介紹如下：

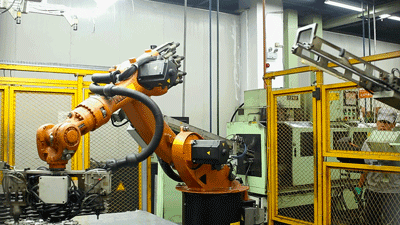

1.六軸多關節機器人用于AOI檢測工序
傳統的AOI掃描機器都是靠人工放板、翻板和收板，一個人看管兩臺機器，每天做著重復單調的動作，而且剛制好的線路板還會散發出刺鼻的氣味對人體帶來一定的傷害，AOI掃描機器散發的紅外光也是一個隱形的殺手。我們用一臺六軸多關節機器人，代替工人負責兩臺AOI的放板、翻板和收板，每班可以完成七百多塊PCB硬板的收放，綜合效率可以達到1塊/min（其中包括AOI機器掃描時間）。若能進一步將與收放板機配合的上下料運輸線，連接上AGV做固定線路運轉，就可以實現上下工序的完全自動化生產了。

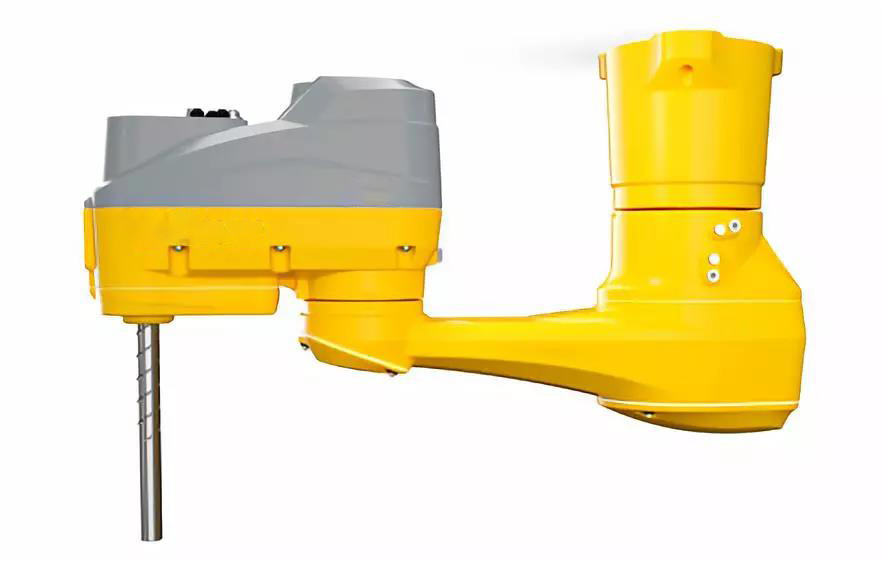

2.SCARA機器人用于線路板線圈檢測工序
2.SCARA機器人用于線路板線圈檢測工序
目前多層板線路的整套檢測設備市面上還寥寥無幾，大多數檢測設備都是依賴于人工，孔徑大的PCB板子是人工將板子放到檢測設備上面然后開啟設備檢測，孔徑小的PCB板子需要人工拿著設備（探頭）去對每一個線圈進行檢測。我們利用SCARA機器人可以完成配合檢測設備的上下料對位放置，實現一次性對大孔徑的板子所有的線圈進行檢測；對小孔徑的板子，我們利用SCARA設備執行端固定探頭，通過視覺定位，用探頭對每一個線圈進行檢測，我們的設備也有效的避免了人工操作是因為線圈孔徑小或孔徑多而出現漏檢。與人工操作相比可以顯著提高檢測效率，并避免因漏檢導致的質量問題。

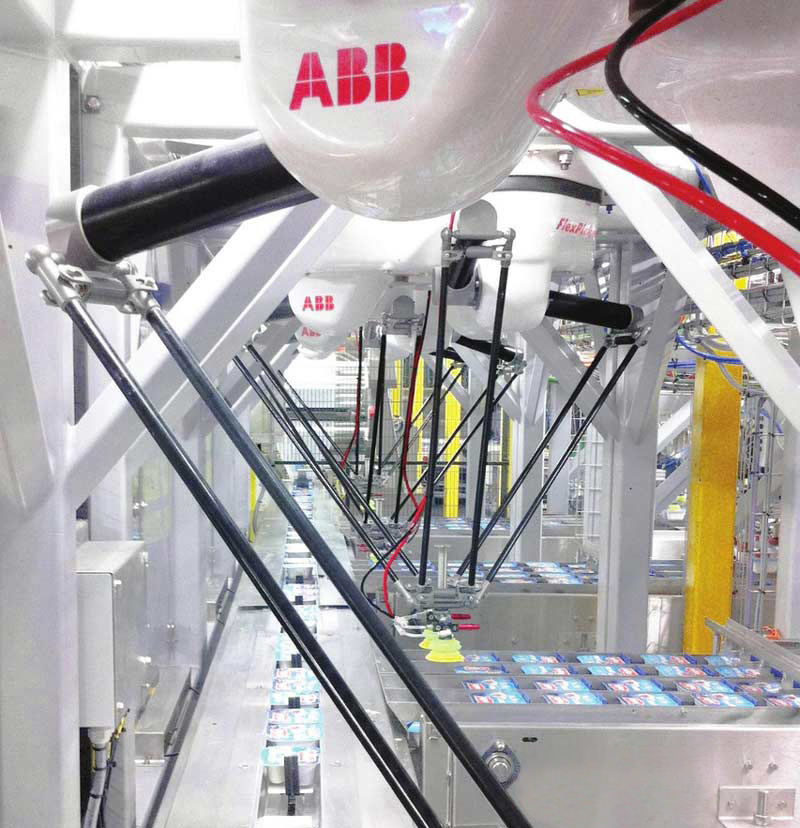

3.DELTA機器人用于FPC成品裝盤工序
3.DELTA機器人用于FPC成品裝盤工序
FPC（柔性印刷線路板）體積小、重量輕、可彎折、可撓曲，現已廣泛應用在包括手機在內的精密小型電子設備中。FPC在完成最后的沖切工序中，很多產品需要進行成品裝盤，現有的FPC轉盤都是靠人工用鑷子一個一個撿起來并擺放到吸塑盤里面，工作效率很低。我們利用Delta并聯機器人，加上一套視覺系統，可以將傳送皮帶上雜亂擺放的FPC，經過照相識別正反面、位置和角度，通過機器人前段的吸盤抓取，并經再次調整角度后，按順序擺放到吸塑盤里面、目前的裝盤速度可以達到60片/min，實現了取代人工進行分揀裝盤。
三、工業機器人在PCB行業代替人工的優勢
1.節省人工，提高工作效率。機器人可以實現較高速度的重復性操作，可以高于人工的工作節拍，而帶來工作效率的大提升和人工成本、管理成本的降低。
2.提升作業精度，提高產品質量。機器人可以利用編程及視覺系統，實現定位和重復精度，有效的提升了產品的質量。
3.減少重復、枯燥工序?qū)と藸顟B(tài)影響而導致的效率和產品質量的下降和事故效率。
4.優化作業流程，減少了作業空間。
5.可以使制造過程柔性化。未來PCB行業將會出現越來越多小批量的訂貨，使用工業機器人可以大大提升生產效率。實現訂單的快速交付。
四、工業機器人在PCB行業應用前景
目前工業機器人在PCB行業的應用還剛剛起步，還有很多需要解決的問題。PCB行業很多作業線是非標產品，在機器人應用過程中要受到現有作業空間的局限，面對不同的PCB板材質因素的影響，還要考慮應用各種傳感器提高機器人的智能化，同時還要考慮為廠家培訓一批可以操作和維護機器人的員工。
未來工業機器人在PCB行業的應用的趨勢:
1.從單站或單線應用，到多線應用�，F(xiàn)有PCB企業想全面引入機器人實現自動化較為困難，需投入大量資金進行改造，但可以具備的單站和單線進行分部改造，待取得明顯收效后，再逐步擴大應用范圍。
2.從單機器人的應用到與AGV等其他智能裝備相結合 的應用�，F(xiàn)有工序生產車間的物料傳送大部分為人工操作，可以分部實時以機器人和AGV結合實現物料的有序傳送。
3.現有工廠已局部應用為主，新廠建設將做整體規劃，直接導體機器人及AGV的應用。
4.通過工業機器人與物聯網的結合，將使制造過程更智能化和柔性化。
